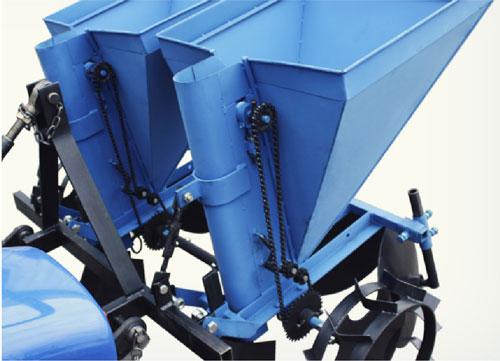

Картоплесаджалка для мінітрактора дворядна КС 12 120л. (причіпний три цятки)

Картоплесаджалка дворядна КС11 до минитрактору є продовженням лінійки сажалок Полтавського виробництва. Характерною особливістю даної моделі є наявність двох збільшених бункерів, ефективний обсяг яких становить по 120л. Картоплесаджалка КС15 може бути агрегатирована до минитракторам, оснащеним 3-х точковим причіпним пристроєм.

Особливості конструкції:

• Приєднання до минитрактору здійснюється за допомогою 3-х точкового причіпного пристрою. На підставі причіпного вузла встановлені універсальні двосторонні пальці (Ø22 мм і Ø27 мм). У верхній точці кріплення є по два отвори Ø22,5 мм Ø 27 мм. Дані параметри підходять для підключення до тракторів типу Т-25 Т-40.
• Дозуючий пристрій заснований на ланцюгової передачі, в якій кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.
• Бункер виготовлений з листової сталі товщиною 1 мм Рамка на підставі картоплесаджалки КС11 виконана з куточка 40х40х4 мм Хомут кріплення талрепів до бункера має товщину 5 мм, а відповідна кріпильна пластина товщину 8 мм Нижні підстава причіпного пристрою виготовлений із сталевої смуги 6х40 мм.
• Колеса-грунтозацепи мають діаметр 318 мм, товщина обода становить
• 4 мм, ширина 150мм. Привідний вал має діаметр 30 мм. Вали картоплесаджалки з'єднані між собою спеціальною втулкою. Кожен бункер має індивідуальний привід з зірками.
• Сошник виготовлений з листової сталі завтовшки 2 мм
• Для підгортання посадженого картоплі використовуються дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм Встановлена пара 202 підшипника.
• Є можливість регулювання кроку посадки в ряду, доступні варіанти для установки 200 мм і 250 мм. Ширина міжрядь фіксована – 600 мм.

Принцип дії:

• Обертаючий момент від коліс картоплесаджалки передається на вал, на якому встановлені зірки, з допомогою яких здійснюється регулювання кроку посадки в ряду. Приводні зірки з'єднані із зіркою верхнього валу ланцюговою передачею, є також заспокоювач ланцюга. Усередині шахти також встановлена пара зірок – верхня і нижня, які з'єднані між собою ланцюгом, на якій встановлені комірки для картоплі.
• За допомогою килевидного сошника картоплесаджалка нарізає грядку. Покладений картопля засипається за допомогою дискових підгортачів.
• Оптимальна робоча швидкість трактора становить 5 км/год.
