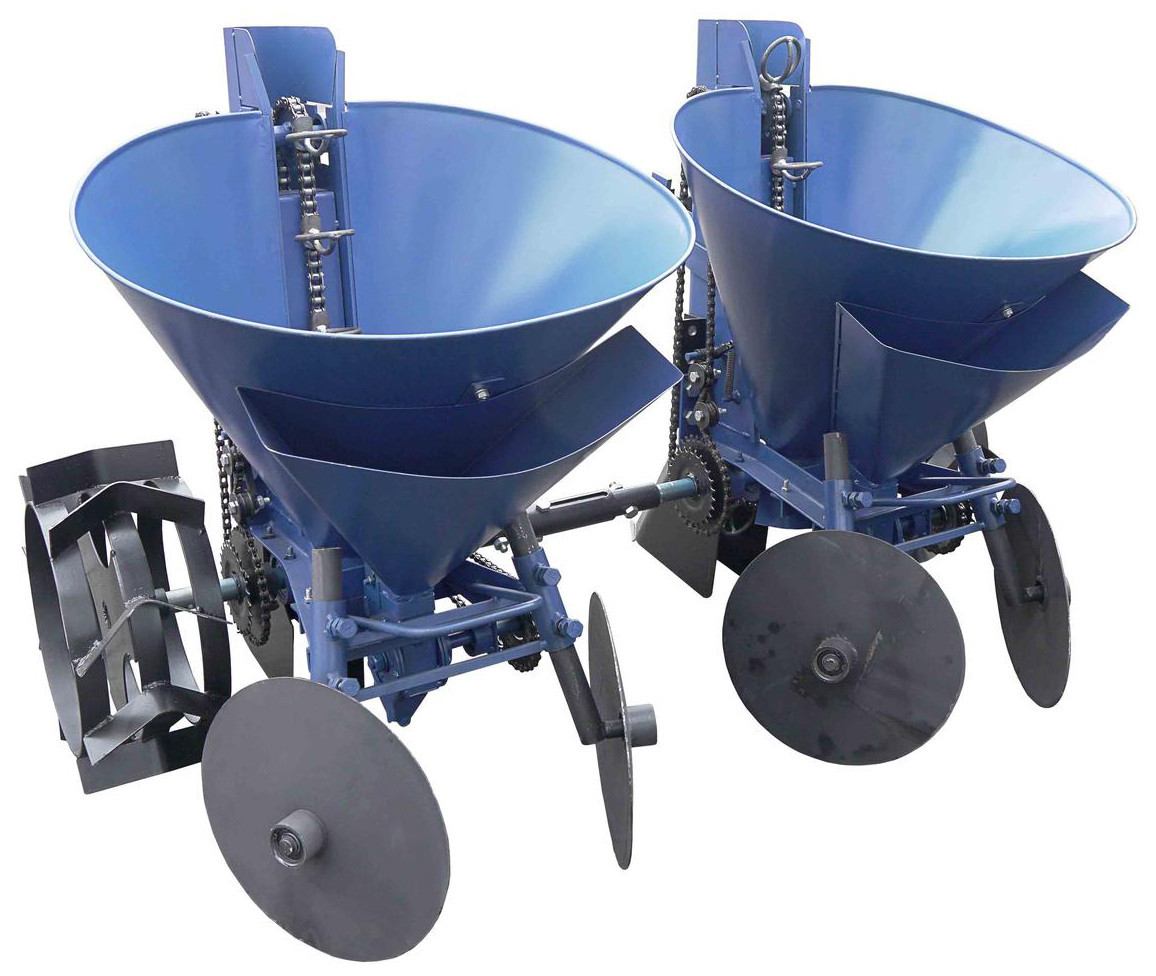

Картоплесаджалка дворядна для мототрактора, мінітрактори з бункером для добрив КС 19

Дворядна ланцюгова картоплесаджалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі і одночасного внесення добрив. Агрегатується з мототракторами. За основу взята добре зарекомендувала себе ланцюгова картоплесаджалка АПК-Ц.

Принцип дії картоплесаджалки з бункером для добрив

Привод механізма посадки приводится в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Цепная передача оснащена двумя ведущими звёздочками с 36 и 26 зубьями. Регулировка производится путем перемещения цепи на дополнительную звездочку. При переходе с шага посадки 200 мм на шаг 250 мм потребуется изъятие из цепи двух звеньев. Система внесения минеральных удобрений, аналогично механизму посадки, приводится в действие через цепную передачу.

Конструкція основних вузлів картоплесаджалки для мототрактора

1. Опорні колеса та приводний вал: колеса-ґрунтозачепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм; діаметр приводного валу – 25 мм. Вали двох картоплесаджалок з'єднані між собою за допомогою порожнистого валу, виготовленого зі сталевої труби.

2. Механізм посадки та дозуючий пристрій

Основний вузол картоплесаджалки – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм. На задню частину бункера встановлюється дозуючий пристрій барабанного типу, для дозованого внесення мінеральних добрив. Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина – 3 мм. Для засипання посадженого картоплі землею і створення грунтового гребеня на раму із сталевого куточка 32 × 32 мм, з товщиною стінки 3 мм, встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

3. Причіпний пристрій.

Характерною відмінністю даної моделі є спеціальне причіпний пристрій, що складається з рами і регульованого причіпного сайту. Дана конструкція дає можливість приєднати до мототрактору одночасно 2 картоплесаджалки. Вузли кріплення сажалкок до рами являють собою рухливі замки, що дозволяє регулювати ширину міжрядь у діапазоні 600-700 мм

Стандартна комплектація:

• картоплесаджалка ланцюгова – 2 шт.;
• причіпний пристрій;
• з'єднувальний порожнистий вал – 1 шт.;
• приводні колеса – 2 шт.;
• дискові загортачи – 4 шт.;
• сошник килевидного типу – 2 шт.

Технічні параметри

• Габаритні розміри: 1100 × 1380 × 950 мм
• Крок посадки картоплі: Z2 – 36 ≈ 200 мм (базова установка), Z1 – 26 ≈ 250 мм (потрібне вилучення з ланцюга ланок 2).
• Глибина посадки: 50-100 мм
• Рекомендований діаметр картоплі: 40 мм.
• Ширина колії: 600-700 мм
• Вага – 69,3 кг.
