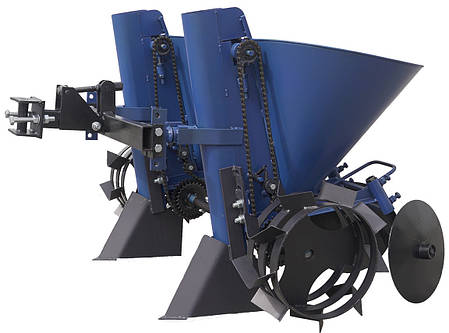

Картоплесаджалка дворядна для мінітрактора, мототрактора КС 17

Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі з допомогою мототрактора. За основу взята добре зарекомендувала себе ланцюгова картоплесаджалка АПК-Ц.

Принцип дії картоплесаджалки

Привід механізму посадки приводиться в дію від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача має дві провідні зірочки з 36 і 26 зубами. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм потрібно вилучення з двох ланок ланцюга.

Конструкція основних вузлів картоплесаджалки для мототрактора

1. Опорні колеса і приводний вал: колеса-грунтозацепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм; діаметр приводного валу – 25 мм. Вали двох картоплесаджалок з'єднані між собою за допомогою порожнистого валу, виготовленого із сталевої труби.

2. Механізм посадки: Основний вузол картоплесаджалки для мототрактора – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 – 18,2 (мураха, число ланок – 98), на ній встановлено 12 кошиків діаметром 50 мм. Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі товщиною 0,8 мм. Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина – 3 мм. Для засипання посадженого картоплі землею і створення грунтового гребеня на раму із сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

3. Причіпний пристрій: Характерною відмінністю даної моделі є спеціальне причіпний пристрій, що складається з рами з кріпленнями для двох картоплесаджалок для мотоблока і регульованого причіпного сайту. Вузли кріплення сажалок приварені до рами, що дозволяє висаджувати картоплю з фіксованою шириною міжрядь – 600 мм.

Стандартна комплектація:

• картоплесаджалка ланцюгова – 2 шт.;
• причіпний пристрій;
• з'єднувальний порожнистий вал – 1 шт.;
• приводні колеса – 2 шт.;
• дискові загортачи – 4 шт.;
• сошник килевидного типу – 2 шт.

Технічні параметри

• Габаритні розміри: 1100 × 1380 × 950 мм
• Крок посадки картоплі: Z2 – 36 ≈ 200 мм (базова установка), Z1 – 26 ≈ 250 мм (потрібне вилучення з ланцюга ланок 2).
• Глибина посадки: 50-100 мм
• Рекомендований діаметр картоплі: 40 мм.
• Ширина колії, фіксована: 600 мм
• Вага – 69,3 кг.
