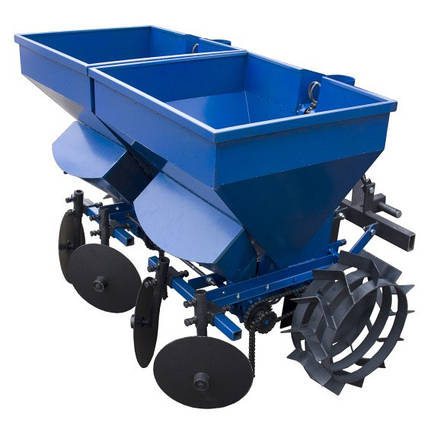

Картоплесаджалка для мінітрактора дворядна з бункером для добрив КС 14 120л.
Картоплесаджалка дворядна КС14 до минитрактору є продовженням лінійки сажалок Полтавського виробництва. Характерною особливістю даної моделі є наявність двох збільшених бункерів, ефективний обсяг яких становить по 120л. Картоплесаджалка КС14 може бути агрегатирована до мототракторам, оснащеним одноточечным причіпним пристроєм.
Особливості конструкції:
- Вузол причіпний коробочки має три приєднувальних отвори (центральне отвір з втулкою Ø21 мм, і два бічних Ø17,5 мм). Ширина рами причіпного вузла становить 1000 мм. Фіксація положення копалки здійснюється за допомогою розпірних болтів.
- Дозуючий пристрій заснований на добре зарекомендувала себе в наших попередніх розробках ланцюгової передачі, в якій кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.
- Бункер виготовлений з листової сталі товщиною 1 мм Рамка на підставі картоплесаджалки КС15 виконана з куточка 40х40х4 мм Хомут кріплення талрепів до бункера має товщину 5 мм, а відповідна кріпильна пластина товщину 8 мм Нижні підстава причіпного пристрою виготовлений із сталевої смуги 6х40 мм.
- Колеса-грунтозацепи мають діаметр 318 мм, товщина обода становить
- 4 мм, ширина 150мм. Привідний вал має діаметр 30 мм. Вали картоплесаджалки з'єднані між собою спеціальною втулкою. Кожен бункер має індивідуальний привід з зірками.
- Сошник виготовлений з листової сталі завтовшки 2 мм
- Для підгортання посадженого картоплі встановлені дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм Встановлена пара 202 підшипника.
- Картоплесаджалка для мінітрактора КС15 комплектується бункером для внесення добрив, обсяг якого становить 6л.
- Норма внесення мінеральних добрив фіксована (2,8 мл), крок внесення регульований (співвідносимо з кроком посадки картоплі 200, 250 мм).
- Є можливість регулювання кроку посадки в ряду, доступні варіанти для установки 200 мм і 250 мм. Ширина міжрядь фіксована – 600 мм.
- Можливий також варіант додаткової опції – установки сидіння для оператора. Картоплесаджалка має кронштейни для установки несучих профілів, на які за допомогою хомутів може встановлюватися дане сидіння.
Принцип дії:
-
Вращающий момент от колес картофелесажалки передается на вал, на котором установлены звезды, с помощью которых осуществляется регулировка шага посадки в ряду. Приводные звезды соединены со звездой верхнего вала цепной передачей, имеется также успокоитель цепи. Внутри шахты также установлена пара звезд – верхняя и нижняя, которые соединены между собой цепью, на которой установлены ячейки для картофеля.
-
При помощи килевидного сошника картофелесажалка нарезает грядку. Уложенный картофель засыпается при помощи дисковых окучников.
-
Оптимальная рабочая скорость минитрактора составляет 5 км/час.
Основні атрибути | |
---|---|
Виробник | Крючков |
Країна виробник | Україна |
Робоча ширина | 1200 мм |
Ширина міжрядь | 600 мм |
Об'єм бункера | 0.12 куб. м |
Продуктивність | 0.2 га/год |
Потреба в потужності трактора | 12 к.с. |
Стан | Нове |
Габаритні розміри | |
Довжина | 875 мм |
Ширина | 1200 мм |
Висота | 960 мм |
Маса | 112 кг |
Користувальницькі характеристики | |
Тип | навісний |
Глибина висадки | 5..15см |
Мах швидкість руху | 5 не більше |
Крок висадки | 20, 25, 30 см |
Ширина міжряддя | 60 см |
Діаметр корпусів підгортати | 275 мм |
Агрегатується з.. | минитракторами |
- Ціна: 23 500 ₴
