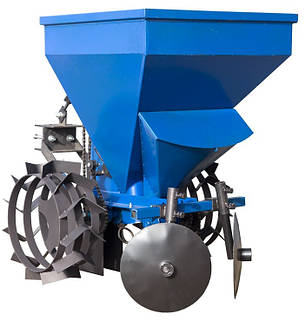

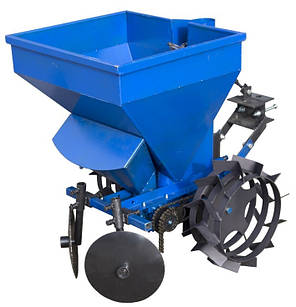

Картоплесаджалка до мотоблоку, мототрактору з бункером для добрив Полтава КС 13

Картоплесаджалка однорядна до міні трактора є продовженням лінійки сажалок виробництва полтава. Основною відмінністю є збільшений бункер, ефективний обсяг якого становить 60л. Картоплесаджалка КС10 може бути агрегатирована з важкими мотоблоками і міні тракторами.

Особливості конструкції:

• Дозуючий пристрій заснований на добре зарекомендувала себе в наших попередніх розробках ланцюгової передачі, в якій кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.
• Бункер виготовлений з листової сталі товщиною 1 мм Рамка на підставі картоплесаджалки КС10 виконана з куточка 40х40х4 мм Хомут кріплення талрепів до бункера має товщину 5 мм, а відповідна кріпильна пластина товщину 8 мм Нижні підстава причіпного пристрою виготовлений із сталевої смуги 6х40 мм. Причіпний вузол знаходиться на висоті 380 мм (від обода колеса). Загальна висота становить 820 мм (по краю), і 875 мм (по шипам грунтозацепа).
• Колеса-грунтозацепи мають діаметр 318 мм, товщина обода становить 4 мм, ширина 150мм. Привідний вал має діаметр 25 мм
• Сошник виготовлений з листової сталі завтовшки 2 мм
• Для підгортання посадженого картоплі встановлені дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм Встановлена пара 202 підшипника.
• Є можливість регулювання кроку посадки в ряду. Можлива установка кроку посадки 200 мм і 250 мм
• Картоплесаджалка для мототрактора КС13 комплектується бункером для внесення мінеральних добрив, обсяг якого становить 6л.
• Норма внесення мінеральних добрив фіксована (2,8 мл), крок внесення регульований (співвідносимо з кроком посадки картоплі 200, 250 мм).

Принцип дії:

• Обертальний момент від коліс картоплесаджалки передається на вал, на якому встановлені зірки, за допомогою яких здійснюється регулювання кроку посадки в ряду. Привідні зірки з'єднані з зіркою верхнього валу ланцюговою передачею, є заспокійник ланцюга. Усередині шахти також встановлена ​​пара зірок – верхня та нижня, які з'єднані між собою ланцюгом, на якому встановлені комірки для картоплі.
• За допомогою кільоподібного сошника картоплесаджалка нарізає грядку. Покладена картопля засипається за допомогою дискових підгортань.
• Оптимальна робоча швидкість мототрактора становить 5 км/година.
• За допомогою кільоподібного сошника картоплесаджалка нарізає грядку. Покладена картопля засипається за допомогою дискових підгортань.
• Оптимальна робоча швидкість мототрактора становить 5 км/година.

Стандартна комплектація:

• причіпний пристрій,
• картоплесаджалка,
• бункер для внесення мінеральних добрив – 1 шт.,
• приводні колеса – 2 шт.,
• дискові загортачі – 2 шт.,
• сошник кілевидного типу.
