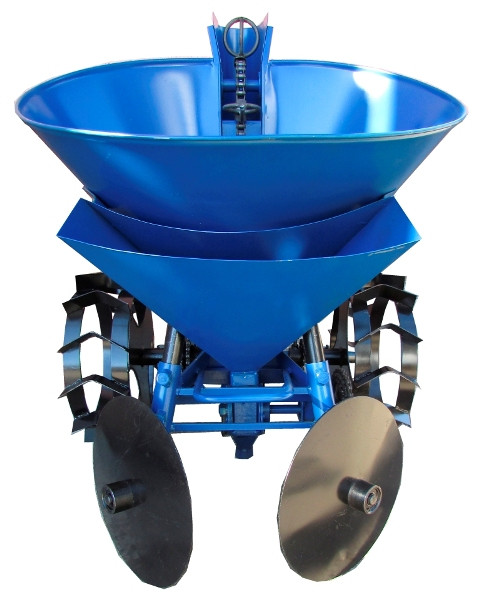

Картоплесаджалка для мотоблока з бункером для добрив Полтава АПК Ц-М

Картопля є одним з найбільш споживаних продуктів у нашому раціоні. Завдяки функціональним пристроїв, представленим у цій категорії, процес посадки та збирання картоплі стає абсолютно нескладним.

Принцип дії картоплесаджалки з бункером для добрив. Приводи механізму посадки і дозування добрив приводяться в дію від опорних коліс через приводний вал. Обороти з приводного валу передаються на механізм посадки і дозуючий пристрій через ланцюгову передачу, яка оснащена роликовим натягувачем. Натягувач необхідний для запобігання провисання ланцюга після регулювання кроку посадки і частоти внесення добрив. Регулювання проводиться шляхом переміщення ланцюга на додаткові зірочки. Килевидний сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина - 3 мм. Для закладення посадженої картоплі і створення ґрунтового гребеня на раму із сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує встановлена пара 202-х підшипників.

Опорні колеса і приводний вал:

колеса-грунтозацепи мають діаметр 340 мм;

товщина обода - 3 мм;

ширина - 110 мм;

діаметр приводного валу - 25 мм.

Механізм посадки і дозуючий пристрій:

Основний вузол картоплесаджалки - бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюга ПР-12,7-18,2 ( «Мураха», 98 ланок ланцюга), на якому встановлено 12 кошиків діаметром 50 мм. Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі товщиною 0,8 мм. На задню частину бункера встановлюється дозуючий пристрій барабанного типу для дозованого внесення мінеральних добрив.

Причіпний узел:

Залежно від моделі тягового агрегату, картоплесаджалка може комплектуватися різними причіпними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань у спеціальний кронштейн. Для забезпечення стабільної роботи картоплесаджалки на нерівностях ґрунту кронштейн закріплений на рухомій втулці.

Стандартна комплектація:

картоплесаджалка ланцюгова;
причіпний пристрій;
приводні колеса – 2 шт.;
дискові загортачем – 2 шт.;
сошник кільоподібного типу.

Особливостями даної моделі є:

На сажалці ложки замінені на глибокі кошики, зварені з товстого дроту.
У комплект входять дискові підгортачі на підшипниках. Завдяки унікальній системі кріплення дисків є можливість регулювання положення дисків у 3-х площинах (ліворуч – праворуч, вгору – вниз, поворот).
Привідний ланцюг натягується завдяки ролику з якісного полімеру, завзятому важелю та пружині. Цим забезпечена без перебійна та безвідмовна робота

У комплект поставки входить універсальний зчіпний пристрій для агрегатування картоплесаджалки до будь-якого мотоблока без додаткового зчеплення.
На приводному валу висвердлені додаткові отвори для регулювання колії коліс.
Плавний режим регулювання висоти сошника (глибини висадки картоплі)
На картоплесаджалці встановлені 2 зірочки для регулювання відстані між бульбами.
Дана модель має додатковий бункер для внесення мінеральних добрив під час посадки картоплі.
